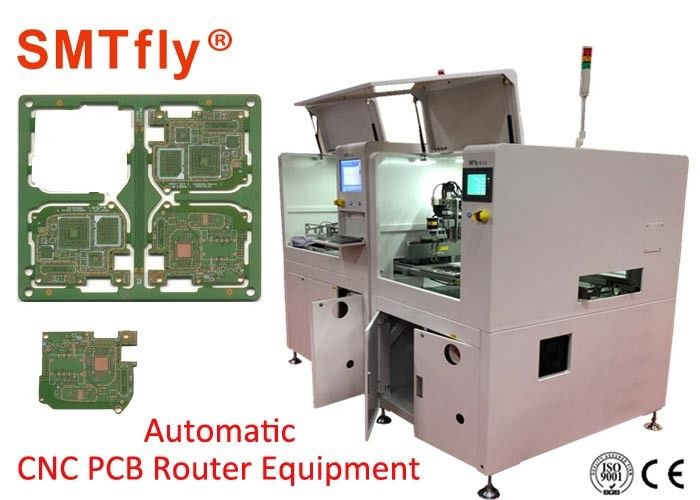

Kesme Aralığı 330 * 330mm PCB için 220V Baskılı Lazer Depaneling Makinesi

Kesme Aralığı 330 * 330mm-PCB Ayırıcı için 220V PCB Baskılı Devre Yönlendirici Özellik:

Makine serisi, çoğunlukla, yüksek hızda çalışmak için bir freze kesici kullanan bir çevrimiçi alt-pano ekipmanıdır.
Önceden düzenleme yolu yörüngeleri, manuel kırılmalardan, V-CUT veya PUSH kesiminden kaçınmak için parçalara ayrılır ve üretimi artırır
Ürün kalitesi, hurda oranını düşürür, bu makine insan-makine arayüzü WIN7 işletim sistemini kullanır ve yüksek piksel CCD vizyon ile donatılmıştır
Sistem, kesme yolunu değiştirmek için üretim ve düzenleme öğretim çok hızlı, tek adım ve genel değişiklik, silme, ekleme olabilir
Program izi. Bu model, aynı zamanda toz giderme yeteneğini geliştiren ve kavrayan ve bırakan, toz toplama ve aynı anda çift kavrama özelliğini benimser.
Yönetim kurulu verimliliği.

(1) Görüş Sistemi

1.Mark konumlandırma düzeltmesi
Mark konumlandırma düzeltme işlevi, işlem masasına yerleştirilen PCB üzerinde gerçekleştirilen bilgisayar görüntü işlemeye dayanır.
Daha yüksek kesme doğruluğu elde etmek için konumlandırma düzeltmesi ve çok panelli PCBA için yalnızca bir parça yapılır
PCBA kesme programı ve Mark referans konumu, diğer PCBA Mark düzeltme sonrası öğretim kuruluna göre düzeltilebilir
Kesim hassasiyetini artırmak için kesim;
2 Görüntü yakınlaştırma yardımı
Görüntü azaltıldığında, görüş alanı artırılır, bu da program düzenleme için bir noktayı çabucak bulması açısından faydalıdır. Görüntü büyütüldüğünde, görüş alanı azalır.
Hassas hizalamaya elverişli.
3 Kenar konumlandırma kesme fonksiyonu (isteğe bağlı)
Kenar kesme, kesme konumunu konumlandırmak ve hassas kesme kenarını bulmak için CCD kullanılarak gerçekleştirilir.
Alt kesme noktası, kesim sırasında ürünün kenarının eşitsizlik derecesini büyük ölçüde azaltır ve kesme hassasiyetini artırır.

(2) Takım İzleme Sistemi

1.To segmentasyonu
PCBA kalınlığı için, takım segment uzunluğunu ve takımın tek segment kesme mesafesini kullanacak şekilde ayarlanabilir, yani aynı
Freze bıçağı çeşitli kademelerde kullanılabilir. Belirli bir mesafeyi kestikten sonra, kesme verimliliğini artırmak ve kesme verimliliğini azaltmak için başka bir bölüm kullanılır.
Daha az sarf malzemesi kullanın ve aletleri tam olarak kullanın;
2. Kırık bıçak algılama
Ekipman, işleme süreci sırasında takımın kesilmesi için kırık bir bıçak kaydırma algılama cihazı ile donatılmıştır.
Anormal koşullar izlenir ve PCBA'yı araçlardan korumak için tespit frekansı gerekli olarak ayarlanabilir.
Anormal ve hasarlı, aynı zamanda operatör ekipmanı anormalliklerine de yol açabilir.
3. Otomatik takım değiştirme fonksiyonu
Tezgah cihazı 1 ~ 8 takım değiştirme yuvaları, takım anormal olduğunda otomatik takım değişikliği yapılabilir, bu da üretim verimliliğini artırır ve azaltır
Durma zamanı.

(3) Aynı anda çift kavrama

Taşıma modülü, bitmiş olan kızak tahtasını çıkarırken alınabilecek iki tutucu (Z1 ve Z2) ile donatılmıştır.
İşlenecek olan ön uç alanın ana kartı ayrıca, işlenmiş alt-levha indirildiğinde işlenecek levhayı da aşağı indirir.

(4) İzleme belleği / otomatik genişlik ayarı

Bu model, iz genişliğini makine teknolojisinin türüne göre otomatik olarak kaydedebilir. Bu model açıldığında otomatik olarak ayarlanabilir.
Ön ve arka iz genişliği.

(5) Bağlantı kopyası

Dizi tarzı PCBA kartı için, alt-pano bir alt-program yapımında öncül olarak kullanılabilir.
Sıra, matris dizisi programından kopyalanır, yani tüm levha, program düzenleme süresini büyük ölçüde azaltan yörüngeyi kesmek için işlenir.
Yüksek hat değişimi verimliliği.

İsteğe bağlı Toz Toplayıcı:

Toz toplayıcı (çoğunlukla kesme sırasında oluşan tozu toplamak için kullanılır). Ana güç kaynağı 3 fazlı AC
220V / AC380. Güç açıldıktan sonra motorun çalışma yönünü onaylayın. Kesilen tozlar toz konsantrasyonuna düşer, Kullanıcılar merkezi işlem toplayabilir ve yapabilir.

Kesme Aralığı 330 * 330mm-PCB Ayırıcı için 220V PCB Baskılı Devre Yönlendirici

Baskılı devre kartını SMTfly PCB Router'la karşılaştırmanın daha iyi bir yolu yoktur. Bu PCB depaneler, komponent üzerindeki stresi en aza indirgeyen bir yönlendirici bitin kullanılmasıyla sorunsuz bir PCB depanelingine cevaptır. Makineye dahil olan yüksek hızlı iş mili, kesim işlemini hızlandırır ve hassasiyeti korur, aynı zamanda çeşitli kesim modellerine sahip esnek panel tasarımlarına olanak tanır. PCB depanelerimiz, otomatik olarak 5 derinlik seviyesine kadar varan yönlendirici bit derinlik ayar sistemimizle bit değiştirmeyi de kesiyor. PCB yönlendirici bit maksimum kesme hızı saniyede 50mm iken, seyahat hızı saniyede maksimum 800mm'dir.

Kolay operasyon

Kullanımı kolay, PCB yönlendiricinin görüntü işleme yazılımı, nokta ve tıklama teknolojisiyle kesme yollarını programlamayı kolaylaştırırken, aynı zamanda CCD kamera ile hizalamayı otomatik olarak telafi eder. Harici bir düğmenin basit bir dokunuşu ile kolay kullanım için PCB depaneling hemen başlatılabilir ve kolay kullanımlı programlama öncesi mod sayesinde, makinenin çalışması daha da gereksiz hale gelir. Makine kolay erişim ve onarım için tasarlandığından PCB depaneler de çok az bakım gerektirir. Çerçeve yapısı ve iş mili motoru bir X, Y ve Z ekseninde çalışır.

Maliyet etkin

Depaneling sistemlerimizin sunduğu çeşitli faydalar ve makinelerin çalıştırılma kolaylığı sayesinde fiyat tartışılmaz bir şekilde uygulanabilir. Depaneling ihtiyaçları sadece verimlilik ve basitlikle ilgilenmekle kalmaz, aynı zamanda düşük maliyet de para ve zaman tasarrufu sağlar.

Kesme Aralığı 330 * 330mm-PCB Ayırıcı için 220V PCB Baskılı Devre Yönlendirici Özellikler:
