Yüksek Hızlı AOI Muayene Makinesi Eksik - Lehim AOI Lehim Pastası Algılama Yöntemi

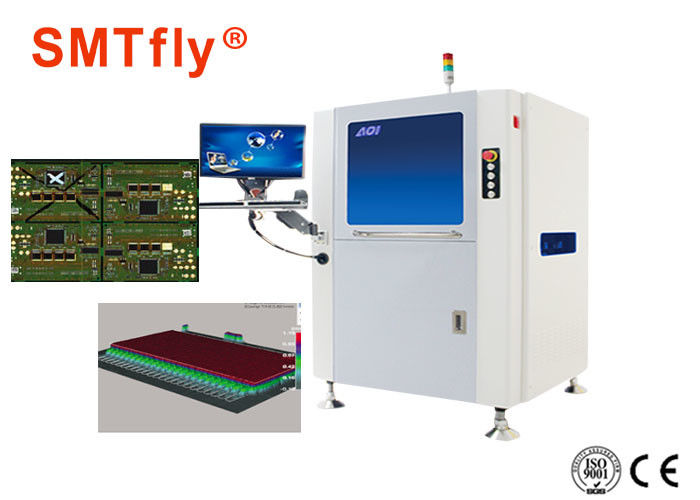

Büyük resim : Yüksek Hızlı AOI Muayene Makinesi Eksik - Lehim AOI Lehim Pastası Algılama Yöntemi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	SMTfly
Sertifika:	CE ISO9001
Model numarası:	SMTfly-S810

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1set
Fiyat:	USD1/Set
Ambalaj bilgileri:	KONTRPLAKLAR HARF
Teslim süresi:	7-15 iş günü sonra ödeme
Yetenek temini:	50Sets/ay

İletişim

Detaylı ürün tanımı

Görüntü Başına Zaman:	<240ms (15um)	PCB Kalınlığı:	0.5mm-3.0 mm
Hareket hızı:	500mm / s'ye	PCB çözgü toleransı:	<2mm
Hava besleme:	0.5MPA.40CM3 / dakika	Dalga Lehim İncelemesi:	01005 & 0.3mm adım () 15um
Vurgulamak:	smt muayene makinesi , otomatik optik kontrol ekipmanları

Eksik-lehim AOI Lehim Pastası Algılama Yöntemi AOI İnceleme Makinesi, SMTfly-S810 Özellikler:

Kategori	madde	SMTfly-S810
Tanıma sistemi	teftiş	Vektör görüntü algoritmaları arasında mantıksal işlem, parlaklık sınırı, çip izleme, OCR / OCV parlaklık / renk şablonu eşleştirme, renk mesafesi, renk çıkarma (RGB ve HSV) Parlaklık değer aralığı, parlaklık ofset, luminace minimum değişim süresi, vb…. en gelişmiş algoritmalardan 30 çeşit
	Kamera	Distal yüksek hızlı CCD 5m piksel kamera, 20um (seçenek için 12um, 15um, 10um)
	Lens	Yüksek çözünürlükte optik olmayan lens
	Lamba-house	Yüzükler RGB led lamba-ev
	FOV	40.95 * 40.95mm (20uM) 30.68 * 30.68 (15um)
	0201 Çip	<7.6 milyon
	Görüntü Başına Zaman	<240ms (15um)
	Yazdırma Zamanını Yapıştır	Eksik, vardiya, çarpık, mezar taşı, billboard, devrilmiş, ters polarite, yanlış, hasarlı
	Bileşen Kusurları	Taşma, yetersizlik, kısa lehim, leke
	Lehim kusurlu	Taşma, yetersiz, kısa lehim, lehim geçersiz
	Dalga Lehim İncelemesi	01005 & 0.3mm adım () 15um
Mekanizma sistemi	PCB Konveyör	Soldan sağa, PCB sabitleme: aşağıdan yukarıya, PCB çözgü düzeltme, Otomatik PCB yükleme ve boşaltma, Ayarlanabilir boşluk, SMEMA standardına uygun, Orbit açıklığı: 900 ± 20mm
	PCB boyutu	50 x 70 mm-400 x 330mm
	PCB kalınlığı	0.5mm-3.0 mm
	PCB çözgü toleransı	<2mm
	Bileşen Gümrükleme	TOP≤25mm, BOT≤25mm
	sürücü	AC sunucu, kamera X / Y yönünde hareket eder
	Konumlandırma doğruluğu	<10um
	Hareket hızı	500mm / s
Yumuşak sistem	İşletim sistemi	Microsoft Windows 7 X64
	Operasyon	Grafik programlama, Çince, İngilizce
	Programlama	Office programlama ve hata ayıklama desteği
	Bilgisayar	Endüstriyel Bilgisayar, Intel dört çekirdekli 17 CPU, Bellek: 16G, Sabit disk: 1TB
	Görüntüle	21 inç TFT
Ağ	Çoklu makine kontrolü	Operatör kontrol süresinde aynı makineleri kontrol edebilir
	Ağ	NG uyarlanabilir, tamir istasyonunda PCBA arızalarını kontrol edin ve düzeltin
	Iletişim portu	SMEMA, RS232, RJ45
Diğer	Hava besleme	0.5MPA.40CM3 / dakika
	Makine boyutları	100 * 96 * 160cm
	Ağırlık	580KG
	Güç kaynağı	AC220V,% 10, Tek fazlı 5A 50 / 60HZ, GÜÇ TÜKETİMİ 1000W İLE İKİ
	Çalışma ortamı	Sıcaklık 10-40 ℃, nem oranı% 30-802 RH

Eksik-lehim AOI Lehim Pastası Algılama Yöntemi AOI Denetim Makinesi Özelliği:

Vektör analizi algoritması, en iyi denetim yeteneğini elde etmek için yazılım algoritmalarının entegre çeşitliliği;
Tüm PCB eşleme yeteneği, herhangi bir yerde ekstra parçaları tespit edebilir;
Almanya 5.0 MP endüstri kameralarını ithal etti;
Mew ışık kaynağı tasarımı, NG parçalarını etkili bir şekilde ortadan kaldırdı;
Çevrimdışı programlama;
Yüksek hassasiyetli ekipmanın çalışmasını sağlamak için kontrol sistemini içe aktarın;
Cihaz, iletişim protokolü aracılığıyla doğrudan NG tampon cihazı ve diğer ekipman ile iletişim kurabilir;
Entegre üretim yönetimini kolaylaştırmak için tüm test makinelerinden bilgi toplayan merkezi sunucu modu, birden fazla makinenin sadece bir operatöre ihtiyacı vardır.

En iyi denetim yeteneğini elde etmek için çeşitli vektör görüntü algoritmaları

Vektör görüntü algoritmaları arasında mantıksal işlem, parlaklık sınırı, çip izleme, OCR / OCB Parlaklık / renk şablonu eşleştirme, renk mesafesi, renk mesafesi, renk çıkarımı (RGB ve HSV), parlaklık luminans ofsetinin VALUE-aralığı, minimum değişim aralığı luminace, vs… En gelişmiş algoritmaların 30'dan fazla çeşidi

Almanya 5.0 MP Sanayi kameralarını ithal etti

Yüksek renk reprodüksiyonu, yüksek çözünürlüklü analog lensli bir lens, yüksek NG tanımlama, yüksek özünürlüklü görüntü çıkışı AOI sağlar.

Kontrol sistemi

Tüm ana bileşenler, yüksek hizmet ömrü ve düşük arıza oranı ile hareket ekipmanının stabilitesini ve doğruluğunu sağlamak için uluslararası tanınmış markalar tarafından kullanılmaktadır.

Tüm PCB eşleme yeteneği, herhangi bir yerde ekstra kısmı tespit edebilir

Tüm PCB maç fonksiyonu

Telosentrik lensli yüksek kare hızı endüstriyel kameralar

Yüksek hızlı dinamik görüntü elde etme yazılımı, yazılımın tüm kart eşleştirme algoritmasıyla birlikte, saniyede yüzlerce görüntü alabilir, ekstra parçaları, yabancı maddeleri, çizikleri ve diğer bilgileri PCB'de tespit edebilir

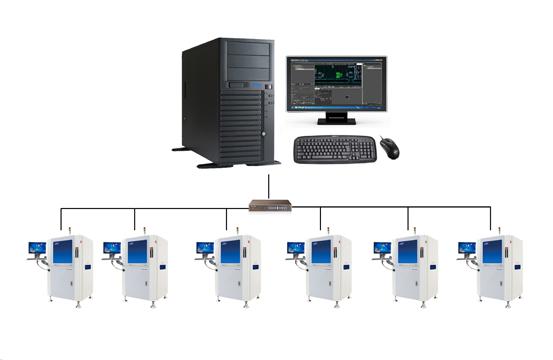

Çoklu makineler tek operatör, akıllı iletişim

Entegre üretim yönetimini kolaylaştırmak için tüm test makinelerinden bilgi toplayan merkezi sunucu modu, birden fazla makinenin sadece bir operatöre ihtiyacı vardır.
