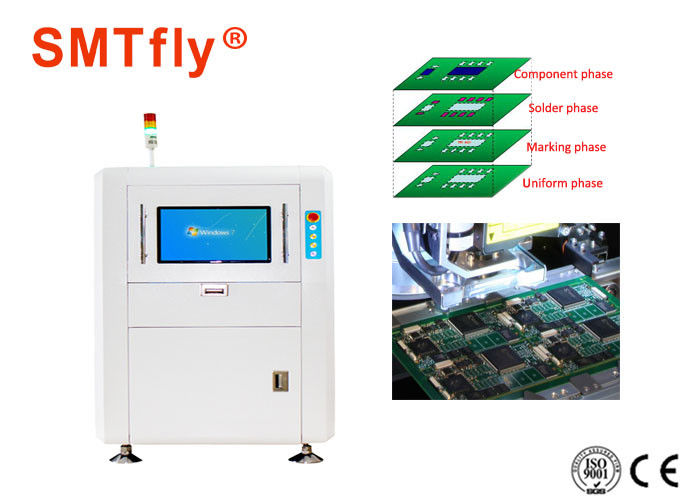

Yüksek Spedd AOI Muayene Makinesi / Pcb Kurulu Test Cihazları Özel İşletim Sistemi

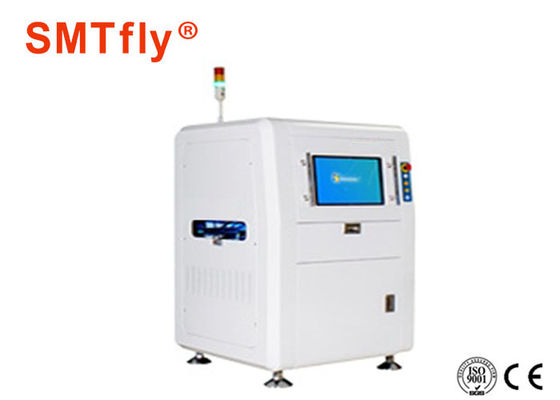

Büyük resim : Yüksek Spedd AOI Muayene Makinesi / Pcb Kurulu Test Cihazları Özel İşletim Sistemi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	SMTfly
Sertifika:	CE ISO9001
Model numarası:	SMTfly-27X

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1set
Fiyat:	USD1/Set
Ambalaj bilgileri:	KONTRPLAKLAR HARF
Teslim süresi:	7-15 iş günü sonra ödeme
Yetenek temini:	50Sets/ay

İletişim

Detaylı ürün tanımı

PCB Kalınlığı:	2 - 8 mm	Görüntü İşleme Hızı:	50ms
Konumlandırma Doğruluğu:	<10um	Hareket hızı:	700 mm / S
Hava besleme:	4-6 bar	Renk:	Beyaz
Vurgulamak:	smt muayene makinesi , otomatik optik kontrol ekipmanları

PCB ve Lehim Pastası, SMTfly-27X için Kontrol ve Test Makinesi-AOI Özellikler:

Yüksek hassasiyetli 5 megapiksellik yüksek hızlı endüstriyel kamera ve telemerkezli lens, yüksek hassasiyetli montaj kalitesinde denetime uygulanabilir.
Dünyanın ilk otomatik kaldırma görüş modülü, karmaşık karışık montaj / geçmeli devre kartı ile uğraşabilir
Kamera, PCB'nin her iki tarafındaki barkodu otomatik olarak tanımlayabilir ve ürün bilgisini kaydetmek ve izlemek için ilgili bilgi deposunu hazırlayabilir.
Esnek yapısı ile 27X tasarımı, özellikle büyük sunucu veya anakartta son kalite kontrol istasyonu olarak çalışabilir.

Muayene ve Test Makinesi-PCB ve Lehim Pastası için AOI Özellikler:

Mekanik sistem	PCB Konveyör		Bant konveyör sistemi (opsiyonel zincirli konveyör), soldan sağa (İsteğe bağlı sağdan sola) PCB sabitleme: aşağıdan yukarıya, Otomatik PCB yükleme ve boşaltma, Ayarlanabilir boşluk, SMEMA standardına uygun, konveyörün yükseklik ayar aralığı: 900 + 20mm
	PCB boyutu		65 * 65mm-510 * 460mm müşterinin taleplerine göre diğer boyutu yapabilir
	PCB kalınlığı		2 - 8 mm
	PCB çözgü yaşı		<2mm (deformasyonun düzeltilmesi için fikstür)
	Bileşen yüksekliği		Üst <50mm, Alt <30mm (özel gereksinimleri özelleştirilebilir)
	X, Y Platformu	sürücü	AC Sever, kamera X / Y / Z yönünde hareket eder
		Konumlandırma doğruluğu	<10um
		Hareket hızı	700 mm / s
		Z ekseni	Yükseklik 50-100mm arasında, güvenlik mesafesi 50mm arasında ayarlamak
			Tanımlanabilir parça yüksekliği: 1mm-50mm
			Yöntemi ayarlayın: otomatik olarak
Yazılım sistemi	işletim sistemi		Microsoft, Windows7 X64
	Kimlik kontrol sistemi	karakteristik	Şablon görüntüleri gerçek zamanlı olarak ayarlayın, verileri ve hata kapı değerini otomatik olarak sayın, Üç işaret düzeltme girişi CAD tarihi şablonları otomatik olarak bulun, operatör gereksinimlere göre algoritmaları birleştirebilir
		Çalışma arayüzü	Grafiksel programlama Çince / İngilizce
		Çevrimdışı Programlama	Çevrimdışı programlama ve Çevrimdışı hata ayıklama

PCB ve Lehim Pastası için AOI İnceleme ve Test Makinesi Açıklama:

Geleneksel AOI tabanlı SMTfly-27X, Z eksenini arttırdı, vizyon modülünü kaldırarak odağı otomatik olarak ayarlayabilir, en net görüntü kalitesini elde edebilir. SMT, dalga lehim bağlantısı ve çok yüksek fişin denetlenmesinde kullanılabilir. bileşenlerde.

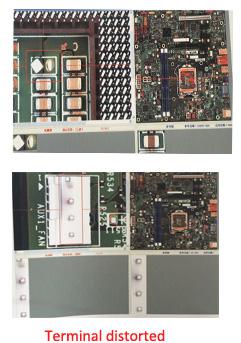

AOI İnceleme Makinesi, SMTfly-27X Test Etkisi Tablosu:
